一：如何區別第三角和第一角畫法

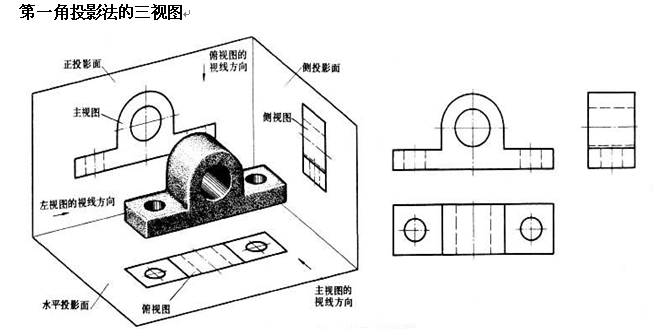

 1、采用第一角畫法時，從投影方向看去分別是：人→物→圖。將物體置于第一分角內，并使其處于觀察者與投影面之間（也就是從A處投影）而得到的多面正投影，稱為第一角畫法。

 2、采用第三角畫法時，從投影方向看去分別是：人→圖（投影）→物，將物體置于第三分角內并使投影面處于觀察者與機件之間（即從B處投影）而得到的多面正投影，則稱為第三角畫法。

二：機械制圖的投影畫法及識別

 1.圖樣是工程語言；和語言文字一樣是人類在生產實踐活動中用來表達和交流技術思想的有力且必不可少的工具

 2.識圖:是進行工程語言交流的基礎;

 3.工程圖:產品(設備)在設計.制造.檢驗.安裝等過程中所使用的圖稱為工程圖;

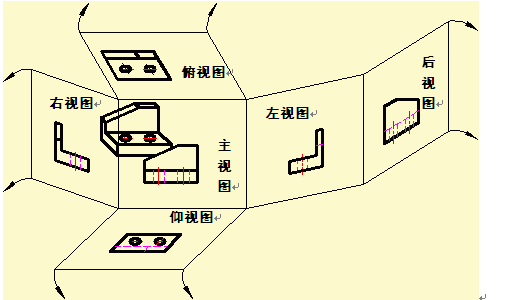

按第一角畫法得到的六個基本視圖為:

主視圖;俯視圖;左視圖;右視圖;仰視圖;后視圖;

 4：投影的概念

投影——空間物體在光線的照射下，在地上或墻上產生的影子，這種現象叫做投影。

投影法——在投影面上作出物體投影的方法稱為投影法。

三零件圖的尺寸標注

  尺寸基準一般選擇零件上的一些面和線。面基準常選擇零件上較大的加工面、兩零件的結合面、零件的對稱面、重要端面和軸肩等。

根據基準作用的不同，可將基準分為兩類 :

  1．設計基準   設計基準是根據零件的結構和設計要求而選定的尺寸起始點。

  2．工藝基準  工藝基準是根據零件在加工、測量、安裝時的要求而選定的尺寸起始點。
